XSG系列旋转闪蒸干燥机

概述

---

XSG系列旋转闪蒸干燥机是我厂在引进、吸收国外先进技术的基础上，自行开发成功的新型干燥设备，该机技术先进，设计合理，结构紧凑，适用范围广，生产能力大，产品质量好，效率高，节能，在一个设备内干燥、粉碎、筛分一次完成，消除环境污染，整机性能达到国际先进技术。

原理

---

热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥，由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。

特点

---

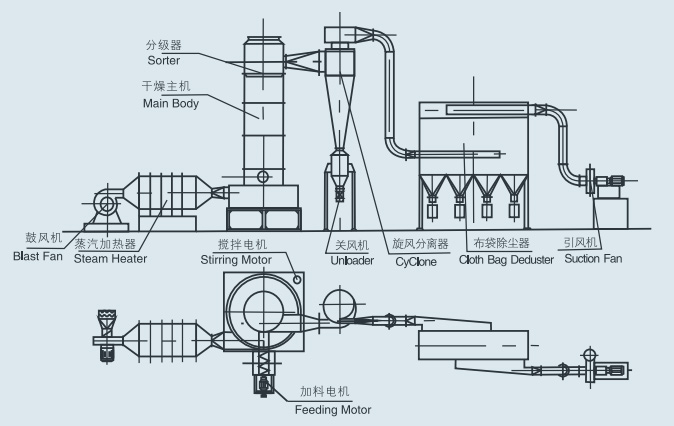

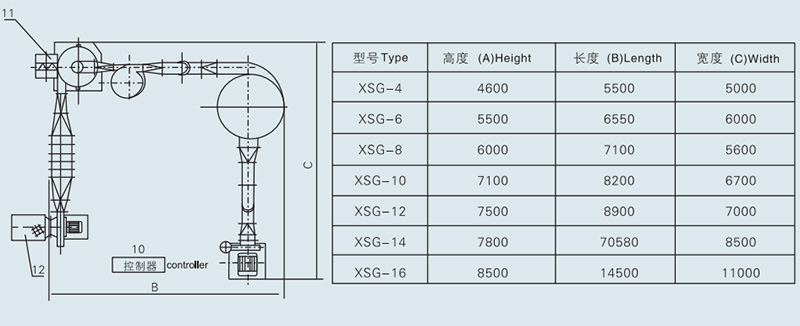

布置参考图

---

技术参数

---

型号项目	主机内径(mm)	处理风量(m³/h)	蒸发水份(kg/h)	**装机容量(kw)	主机尺寸(mm)	占地面积(mm)
XSG-2	200	300-800	10-20	5-9	250x2800	3500x2500
XSG-3	300	600-1500	20-50	8-15	400x3300	3800x2700
XSG-4	400	1250-2500	25-70	10-17.5	500x3500	4000x3000
XSG-5	500	1500-4000	30-100	12-24	600x4000	4200x3200
XSG-6	600	2500-5000	40-200	20-29	700x4200	4250x3250
XSG-8	800	3000-8000	60-600	24-35	900x4600	4500x3500
XSG-10	1000	5000-12500	100-1000	40-62	1100x5000	4750x3750
XSG-12	1200	10000-20000	150-1300	50-89	1300x5200	5000x4000
XSG-14	1400	14000-27000	200-1600	60-105	1500x5400	5250x4250
XSG-16	1600	18700-36000	250-2000	70-105	1700x6000	5500x4500
