原理

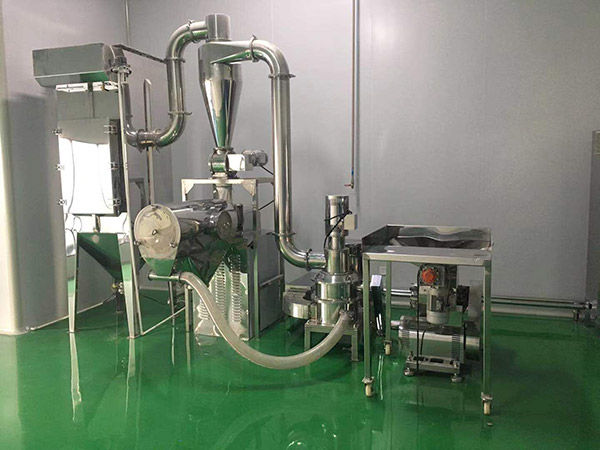

原料由变频螺旋输送机定量输送到超微粉碎机内部，粉碎室内有粉碎盘、合金锤块、合金齿圈、导流圈;分级总承由分级叶轮、分级轴和出料口等部分组成。物料送进粉碎室进行粉碎。由于粉碎盘带动合金锤头的高速旋转，物料在离心力的作用下 ，再由旋风到周围的齿圈上进一步碰撞，剪切实现粉碎效果。随着粒径的变小,漂移系数的减少，物料在引风机的作用下,随气流进入分级系统，通过分级系统将成品料分离出来，未达到临界粒径的物料由分级系统筛选下继续粉碎。达到成品要求的物料在风机引风作用下经旋风分离器下料，*后由脉冲除尘器将粉尘集中收集,回收。
特点
1.无筛网设计，粉碎、分级一-次完成，节省了过粉碎的能耗,运转平稳;
2.粉碎盘和分级叶轮分开单独传动，减少了高速重载主轴承的负荷，加以对主轴承的冷风，降低了轴承的温度，延长了轴承的寿命;
3.该机组结构紧凑，布局合理，选料精细，其主要磨损部件锤头和齿圈都以合金/陶瓷制作，使用寿命长;
4.粉碎物料温升低，保持了产品的营养，效率高，耗电低;
5.可不停机调整喂料速度和粉碎细度;
6.该机组产量高( 100-6000kg/h),粒度细 ( 1900-60目)，能耗低 ，寿命长，除尘效果好，生产车间无粉尘;
技术参数
|
型号 |
30-11/15/18.5M |
|
粉碎盘直径(mm) |
300 |
|
产量(kg/h) |
40-300 |
|
主电机(Kw) |
11/15/18.5 |
|
风机电机(Kw) |
5.5 |
|
分机电机(Kw) |
1.5 |
|
喂入电机(Kw) |
0.37 |
|
关风电机(Kw) |
0.75 |
|
外形尺寸(长*宽*高)(mm) |
3800x1300x2600 |
