原理
流化床气流粉碎机是-种用高速气流来实现干式物料超细粉碎的设备。压缩气体通过喷嘴高速在粉碎区域喷射，带动粉体原料高速运动，并在四个喷嘴交汇处高速冲击,达到自身碰撞粉碎,被粉碎的物料随负压上升到分级区域，粒子受到分级轮高速旋转的离心力以及风机负压向心力的同时作用，颗粒越大离心力越大，颗粒小即达到要求的颗粒通过分级轮叶片间隙进入旋风分离器和捕集器收集。被离心力甩出的大颗粒，返回粉碎区继续粉碎。
特点
●不升温，由于物料是在气体膨胀状态下粉碎所以粉碎腔体温度控制在低于常温状态，且可长期工作，温度不会升高。
●无污染，因为物料在气流的带动下密闭自身碰撞粉碎，不带入介质，且可以通过对设备特殊处理，使物料
粉碎过程中不会构成污染，控制铁含量等因素。
●磨损小，由于粉碎作用是粒子自身互相碰撞粉碎，高速粒子与筒壁碰撞较小，适用硬度较高的物料。
●针对易燃、易爆、易氧化物料，可采用相应的气体介质做循环闭路粉碎。
●公司对原有的气流粉碎机结构型的调整，产量相对原有或同行的同型号的气流粉碎~YLI5 ~ 30%左右。
控制系统
系统采用智能化触摸屏控制，操作简单，控制准确。

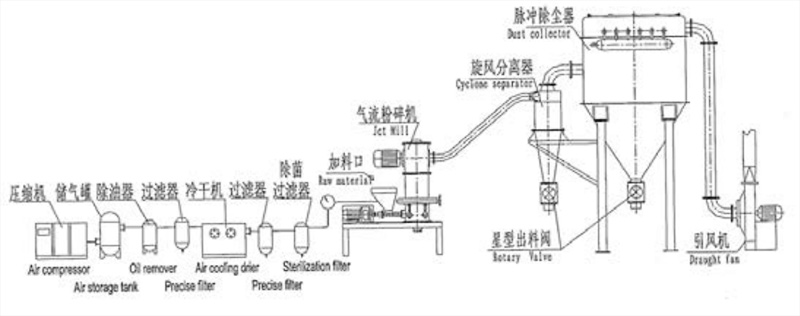

工艺流程
此流程图为标准设备的工艺流程，可以根据客户需要调整。
技术参数
|
参数/型号 |
QLF-120 |
QLF-200 |
QLF-300 |
QLF-400 |
QLF-600 |
QLF-800 |
|
生产能力(kg/h) |
0.2-15 |
10-120 |
50-260 |
80-450 |
200-600 |
100-1500 |
|
空气耗量(m³/min) |
2 |
3 |
6 |
10 |
20 |
40 |
|
工作压力(Mpa) |
0.70-0.90 |
0.70-0.90 |
0.70-0.90 |
0.70-0.90 |
0.70-0.90 |
0.70-0.90 |
|
进料粒径(目) |
60-325 |
60-325 |
60-325 |
60-325 |
60-325 |
60-325 |
|
粉碎细度(μ m) |
0.5-30 |
0.5-30 |
0.5-30 |
0.5-30 |
0.5-30 |
0.5-30 |
|
装机功率(km) |
20 |
40 |
60 |
95 |
188 |
376 |
